e-bike與中軸扭矩傳感器

文章出處：naichuang人氣：發表時間：2020-03-25 10:50:51
NCTE Torque sensor for e-bikes (“Pedelecs”)
NCTE中軸扭矩傳感器
        中軸扭矩傳感器主要用于自行車底部中軸的扭矩和角度測量；應用于 e-bike自行車扭矩控制檢測單元，由該傳感器來監測騎行過程中踩踏動作對底部中軸施加的扭矩，以及中軸的轉速，此信號反饋給動力控制系統，由后端控制器進行信號處理，從而根據相應運動模式算法進行助力輸出；

前置/后置電機，由中軸扭矩傳感器檢測騎行者踩踏扭矩傳遞給控制器；
中置電機集成中軸扭矩傳感器一體檢測
技術參數：
量程：200Nm
靈敏度：10mV/Nm
輸出：0.5~4.5V@0~200Nm , 2.5V@0Nm
角度傳感器：脈沖信號，脈沖數32PPR
NCTE中軸扭矩傳感器類型：
S-BB-R  Sensoric bottom bracket with rotation angle
只測量角度；

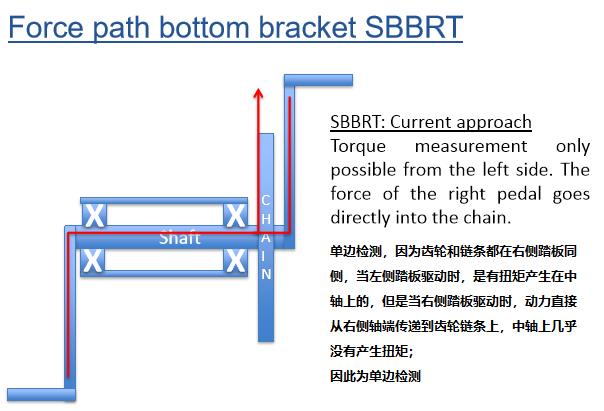

S-BB-RT  Sensoric bottom bracket with torque and rotation angle
測量單邊扭矩和角度

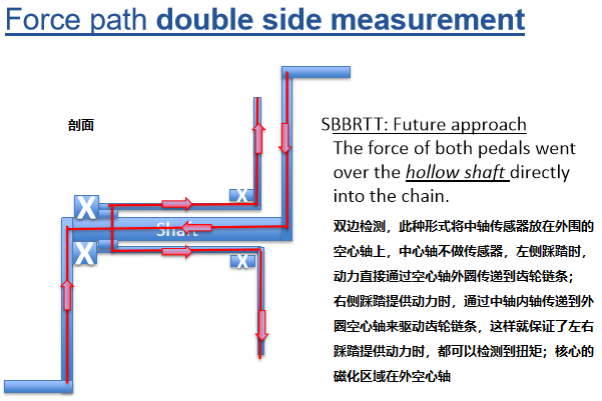

S-BB-RTT  Sensoric bottom bracket with double-sided torque and rotation angle
測量雙邊扭矩和角度

電氣參數：
接線顏色 定義 參數 備注說明
白色 電源 7....16Vdc
黑色 GND 0V 公共端
藍色 余弦輸出 零點2.5V/峰值4.5V 16PPR
棕色 正弦輸出 零點2.5V/峰值4.5V 16PPR
灰色 扭矩輸出 零點2.5V=0Nm 10mV/Nm



測量原理：單邊測量-雙邊測量

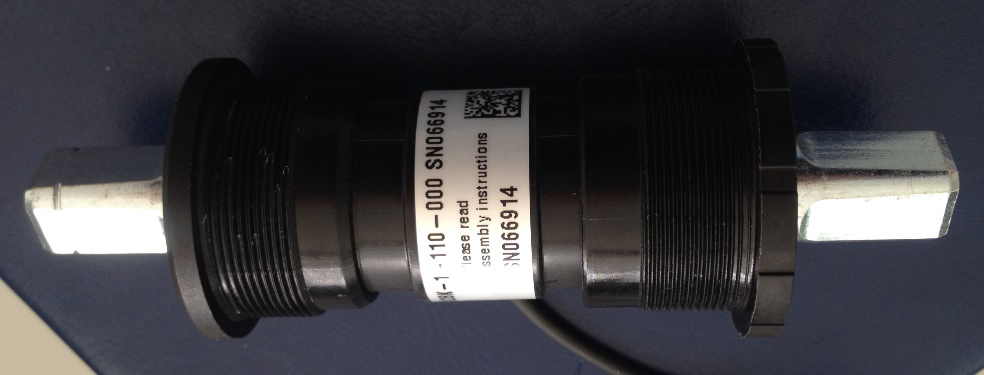

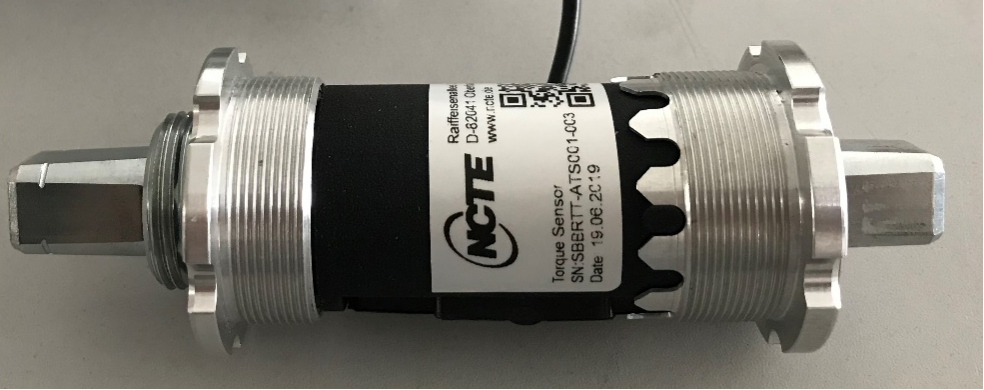

實物圖：
